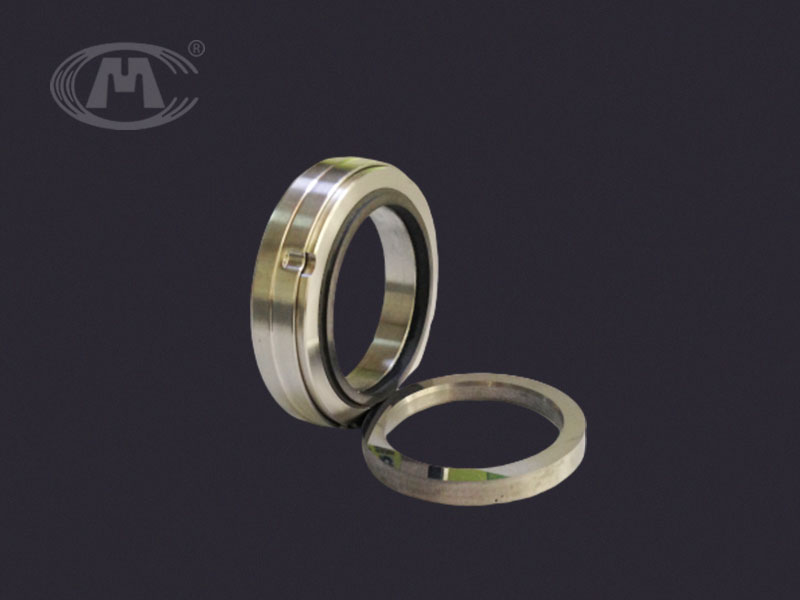

CMH10/CMH10D機械密封

結構特點：

1.單(雙）端面、套傳動，多彈簧密封面受力均勻。使用時，與旋向無關，

 彈簧座、彈簧、推環可預先組裝為一體，安裝方便。

2.輔助密封圈根據不同情況，可用橡膠0型圈，聚四氟乙烯V型圈，聚四氟乙烯楔形圈

3.軸向尺寸短，它能替代骨架油封，在高速設備上使用。

4.CMH10D型為CM10型的雙端面結構，適用于要求更高的密封工況。

適用介質：

油、水、酸、堿、鹽等

注：由于該型水泵用途較多，故密封材質（摩擦副）也有不同，為保證密封的使用可靠性
廠家推薦如下：
1.清水（不含顆粒物工況）--動環摩擦副選用(合金)，靜環摩擦副選用(石墨)
2.強腐蝕（含有顆粒物工況）--動環摩擦副選用(碳化硅)，靜環摩擦副選用(碳化硅)
3.含有顆粒且振動較大工況--動環摩擦副選用（合金），靜環摩擦副選用（合金）
4.也可以根據客戶要求定做。如沒有要求則默認為（清水）

工作參數：

固定物含量：≤2%

溫    度：≤280℃

壓    力：≤2.5MPa

軸    徑：≤100mm

材質參數：
主體材質：304、316L或2205、2507、1.4529
密封環材質：M106D、YWN8、SSiC或SiC
橡膠材質：氟橡膠或全氟醚橡膠

主要應用：

該密封可用于各類水泵、化工泵。

安裝使用要求:

1、設備轉軸的徑向跳動應不大于0.04毫米，軸向竄動量不允許大于0.1毫米；
2、設備的密封腔部位在安裝時應保持清潔，密封零件應進行清洗，密封端面完好無損，防止雜質和灰塵帶入密封部位；
3、在安裝過程中嚴禁碰擊、敲打，以免使機械密封磨擦?xí)茡p而密封失效；
4、安裝時在與密封相接觸的表面應涂一層清潔的機械油，以便能順利安裝；
5、安裝靜環壓蓋時，擰緊螺絲必須受力均勻，保證靜環端面與軸心線的垂直要求；
6、安裝后用手推動動環，能使動環在軸上靈活移動，并有一定彈性；
7、安裝后用手盤動轉軸，轉軸應無輕重感覺；
8、設備在運轉前必須充滿介質，以防止干磨擦而使密封失效；
